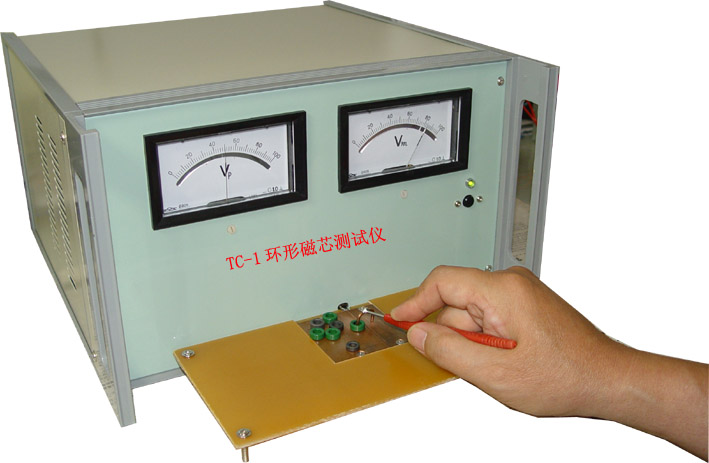

TC-1环形磁芯测试仪
| 这是按德国OSRAM标准测试环形磁芯的专用仪器,标准见附件.二个表头分别读出峰值电压与平均值电压,Vp的满刻度值为1V, 在0.3V和0.6V处有小红点标记, Vm的满刻度值为0.25V, 在0.15V和0.2V处有小红点标记. 后面板上有三个莲花插座： |
|
|
|
S插座为读出信号用, H(X)为电流波形输出信号, 用示波器观察电流时为1A/v. B(Y)为读出信号S的 积分,相当于磁感应强度B的信号.当示波器工作于X-Y方式时,可H接示波器的X轴,把B接示波器的Y轴即 可观察磁滞回线, S信号为原读出信号幅度的10倍.
|
|
注意事项：
|
|
1、
|
各通风孔不可遮挡,也不可用细条物伸向机内。
|
|
2、
|
不用时关闭电源,如发现风扇不转,应立即关闭电源。
|
|
3、
|
免费保修三年,但用户自行拆开修理的除外,修理地点为北京。
|
|
4、
|
环境应保持清洁,避免粉尘被风扇吸入。
|

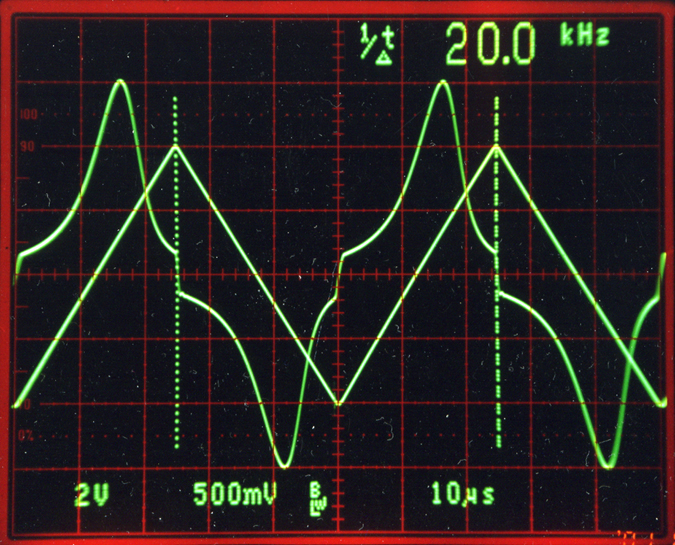

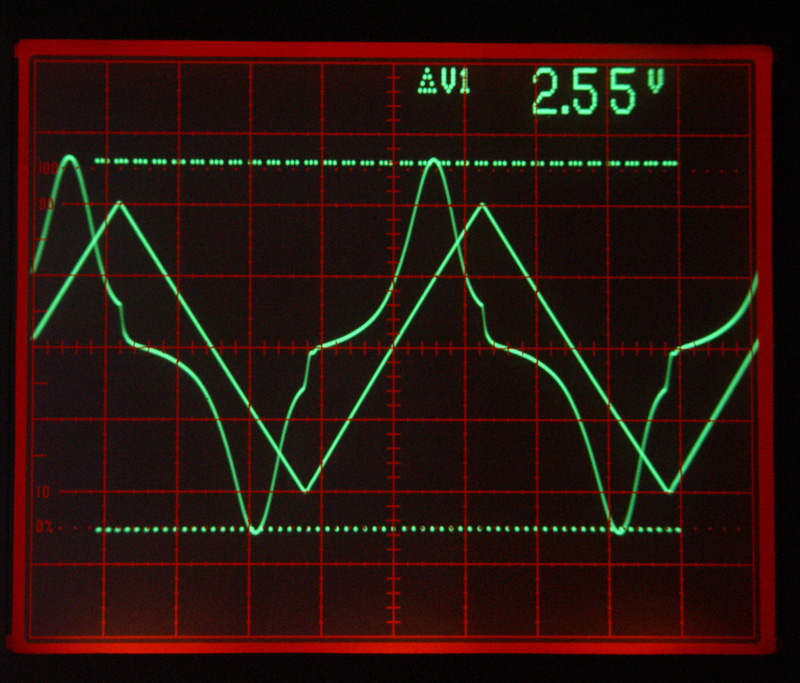

相关波形

|
|
|
|
